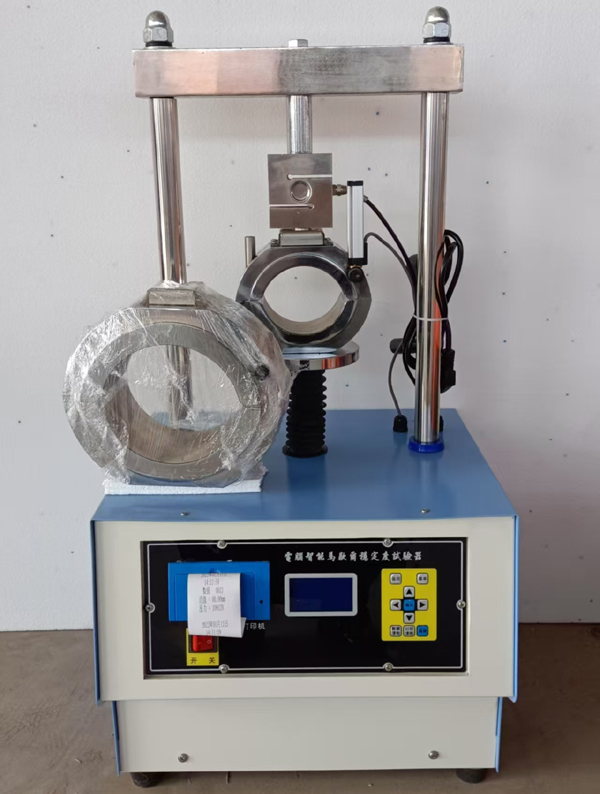

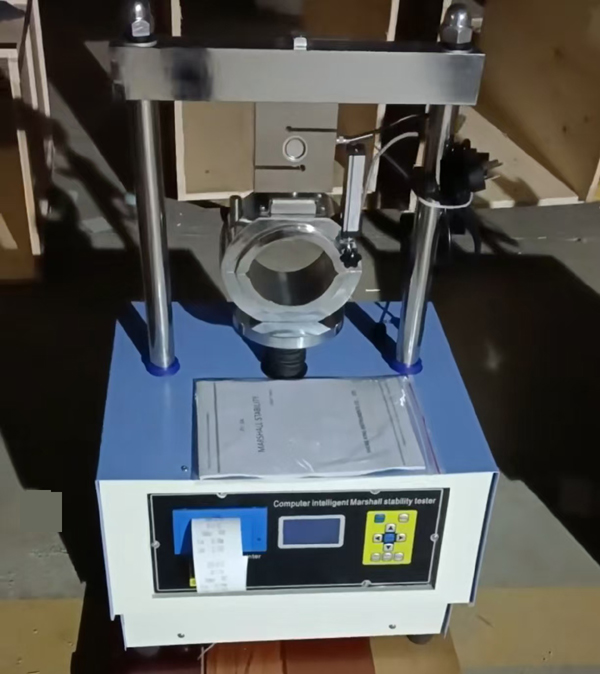

Asfalt datorstyrd Marschel-stabilitetstestare
Electric MarshAlla Compaction Instrument är en speciell utrustning för formning av teststycken i asfaltblandningen MarshAlla -testet. Det är lämpligt för MarshAlla-testet (T0702-2000) standard för asfaltblandning. Instrumentet består av två delar: mekanisk transmissions- och kontrollinstrument. Den mekaniska transmissionsmekanismen är motorisk, hastighetsreducerande och kedjedrivning. Motorn driver hastighetsreducerande och reducerare för att driva kedjan för att rotera. Stoppblocket på kedjan driver standardhammaren för att röra sig uppåt längs guidestången under rörelsen. När den tunga hammaren träffar kilen är den tunga hammaren och blocket på kedjan frånkopplad, och den tunga hammaren är fri att fAllaa längs guidestången för att träffa teststycket.
1.1 Denna produkt är tillämplig på MarshAlla-stabilitetstestet av asfaltblandning (T0709-2011) och MarshAlla-testet av asfaltbeläggningskärnprover (T0710-2011) som anges i "testförfaranden för asfaltblandning i motorvägsteknik" (JTG E20-2011).
1.2 Detta instrument är lämpligt för MarshAlla-stabilitetstest och vattenblöt MarshAlla-stabilitetstest, som används för blandningsproportionens design av asfaltblandning eller kvalitetskontroll av asfaltbeläggningskonstruktion. Det vattenblötade MarshAlla-stabilitetstestet (eller vakuummättat marshAlla-stabilitetstest vid behov) används för att undersöka motståndet mot strippning av asfaltblandning när den utsätts för vatten och för att verifiera genomförbarheten av blandningsproportionens design genom att testa dess vattenstabilitet.
1.3 Denna metod är tillämplig på standard MarshAlla -prover och stora MarshAlla -prover som bildas i enlighet med de förfaranden som anges i T 0702 i denna förordning.
Ⅱ.Main tekniska parametrar
1.1 MarshAlla -prover ska bildas med komprimeringsmetoden i enlighet med t 0702. Dimensionerna för standard MarshAlla -prover ska uppfylla kraven på en diameter på 101,6 mm ± 0,2 mm och en höjd av 63,5 mm ± 1,3 mm. För stora MarshAlla -prover ska dimensionerna uppfylla kraven på en diameter på 152,4 mm ± 0,2 mm och en höjd av 95,3 mm ± 2,5 mm. Antalet exemplar i en grupp får inte vara mindre än 4.
1.2 Mät provernas diameter och höjd: Använd en bromsok för att mäta diametern i mitten av provet. Använd ett MarshAlla -provhöjdmätare eller en bromsok för att mäta höjden vid fyra symmetriska riktningar 10 mm bort från kanten av provet, exakt till 0,1 mm och ta medelvärdet som provets höjd. Om provets höjd inte uppfyller kraven på 63,5 mm ± 1,3 mm eller 95,3 mm ± 2,5 mm, eller om höjdskillnaden mellan de två sidorna är större än 2 mm, ska provet kasseras.
1.3 Bestäm tätheten för proverna i enlighet med de metoder som anges i denna procedur och beräkna volymindikatorerna såsom tomrumsförhållande, asfaltvolymprocent, asfaltmättnad och mineralaggregatförhållande.
1. Driftsförhållanden: omgivningstemperatur 0 ℃ – 60 ℃, relativ fuktighet <85%
2. Tekniska specifikationer för mainframe:
Vertikal stigande hastighet för testinstrumentfacket: 50 ± 5 mm/min
Maximal rörelseavstånd för testinstrumentfacket: 70 mm
3. Huvudtekniska specifikationer:
Kraftmätningsenhetsnoggrannhet: ± 10 N
Mätvärde för flödesvärde: 1%
Maximalt intervAlla: ⑴ Kraftvärde: 50,00 kN ⑵ 0 – 25,00 mm
4. Lastsensorsspecifikationer:
ArbetsintervAlla: 0 – 50 kN
Linearitet: 0,5%
5. Förskjutningssensorspecifikationer:
ArbetsintervAlla: 0 – 25 mm (maximalt intervAlla 0 – 50 mm)
Upplösning: 0,01 mm
Linearitet: 0,3%
Hjälputrustning:
1) ZKCF-B-typ Konstant temperaturvattenbad: Noggrann temperaturkontroll till 1 ℃, med ett djup av inte mindre än 150 mm.
2) Vakuumvattenfylld behållare: inklusive vakuumpump och vakuumtork.
3) ZK101-2A-typ tvingad konvektionstorkning.
4) 5 kg/0,1 g balans
5) Termometer: Graderingsvärde 1 ℃.
6) 150 mm bromsok.
7) Andra: Bomullsgarn, smör.
Introduktion av asfalt datoriserade MarshAlla -stabilitetstestare – den ultimata lösningen för korrekt och effektiv testning av asfaltblandningar. Denna avancerade utrustning är designad för laboratorier och kvalitetskontrollbyråer och är utformad för att möta de stränga kraven från modern asfalttestning, vilket säkerställer att ditt material uppfyller de högsta industristandarderna.
Marschel -stabilitetstestaren är utrustad med avancerad datorkontrollteknologi för sömlös drift och exakt datainsamling. Dess användarvänliga gränssnitt förenklar testprocessen, vilket gör att tekniker enkelt kan ställa in parametrar, övervaka framsteg och analysera resultat i realtid. Med sin robusta konstruktion och högkvalitativa komponenter säkerställer testaren tillförlitlighet och hållbarhet, vilket gör det till ett värdefullt tillägg till Allaa testanläggningar.
En av de framstående funktionerna i asfaltdatorstyrd MarshAlla -stabilitetstestare är dess förmåga att utföra stabilitetstester på asfaltblandningar med enastående noggrannhet. Testaren mäter motståndet hos asfaltprover mot deformation under belastning, vilket ger insikt i materialets prestandaegenskaper. Denna information är avgörande för ingenjörer och entreprenörer för att säkerställa hållbarheten och livslängden för deras asfaltblandningar är optimerad.
Dessutom är Marschel -stabilitetstestaren utformad med säkerhet och effektivitet i åtanke. Dess automatiserade funktioner minskar risken för mänskliga fel, medan dess kompakta design gör det möjligt att integreras enkelt i befintlig laboratorieutrustning. Enheten stöder också flera teststandarder, vilket gör den mångsidig nog för att tillgodose olika projektbehov.
Sammantaget är asfaltdatorstyrd MarshAlla -stabilitetstestare ett oundgängligt verktyg för Allaa som är involverade i asfalttestning och kvalitetssäkring. Med sin banbrytande teknik, användarvänlighet och pålitlig prestanda hjälper denna testare dig att uppnå utmärkta resultat och upprätthålla de högsta standarderna i dina asfaltprojekt. Invester i en MarshAlla -stabilitetstestare idag för att förbättra ditt labbs testfunktioner och hjälpa till att forma framtiden för asfalttestning!
