Produktbeskrivning
Jord av hög kvalitet CBR -testmaskin
Det är lämpligt för Allaa typer av jordar och blandningar (jord med en korndiameter på mindre än 40 mm) att komprimeras i den angivna testcylinderformen för att utföra lagringsförhållandet för att bestämma lagens kapacitet för den utformade trottoar, trottoarbas, underbas och vägbädd. Det är ett av de nödvändiga instrumenten för geoteknisk testning. Instrumentet består av huvudmotorn, kraftringen, penetrationsstången etc. (lastplattan, den porösa permeabla plattan, ratten indikator, etc. tillhör den 9-delade uppsättningen CBR-tillbehör). Instrumentet har egenskaperna för liten storlek, liten produktion och bekväm drift.

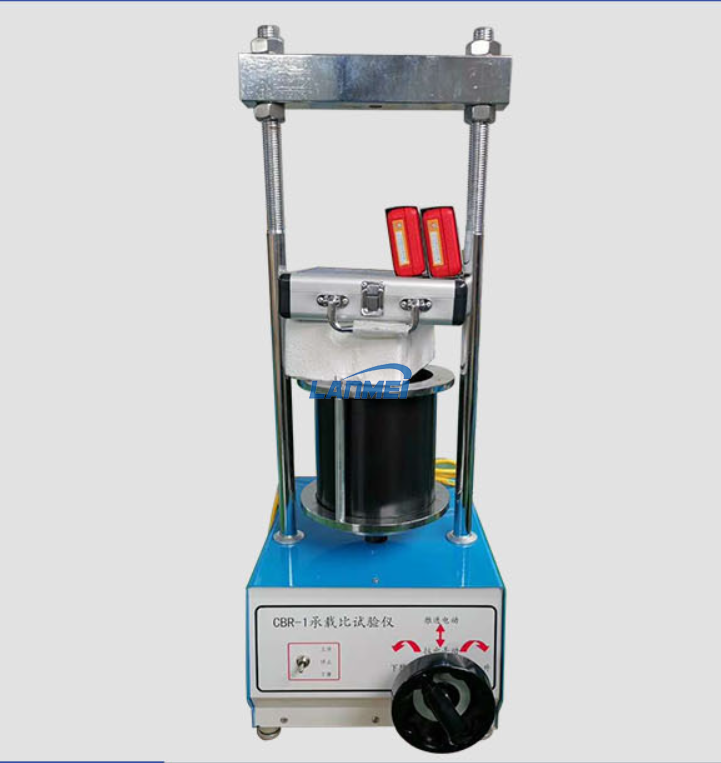

Modell CBR-I Lagerförhållande testare:
Hastighet: 1 mm/min, maximalt tryck 3 T.
Penetrationsstång: Slut ansiktsdiameter φ50mm.
Dialindikator: 0-10mm 2 bitar.
Multiwell Plate: Två stycken.
Lastplatta: 4 bitar (ytterdiameter φ150 mm, inre diameter φ52mm, vardera 1,25 kg).
Teströr: inre diameter φ152mm, höjd 170 mm; Pad φ151mm, höjd 50 mm med samma tunga kompaktorprovrör.
Kraftmätring: 1 uppsättning. Strömförsörjningsspänning: 380V.
Nettovikt: 73 kg bruttovikt 86 kg
Dimensioner: 57x43x100cm
Bild:

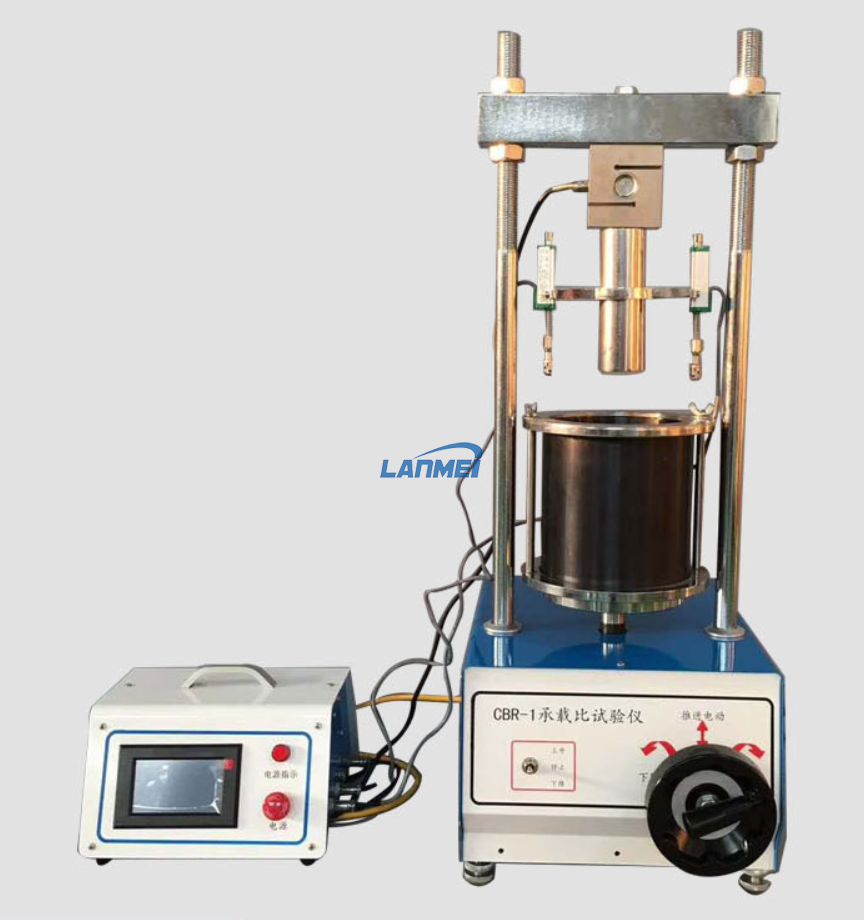

Modell CBR-IIIa digital disSpelaelagerförhållande testare:
Hastighet: 1 mm/min,
Testkraftsvärde: Maximalt tryck 50KN, kraftvärde noggrannhet: 0,001KN.
Förskjutningssensor: 0-25mm Graderingsvärde: 0,01 mm, linearitet: 0,3%
Penetrationsstång: Slut ansiktsdiameter φ50mm.
Dialindikator: 0-10mm 2 bitar.
Multiwell Plate: Två stycken.
Lastplatta: 4 bitar (ytterdiameter φ150 mm, inre diameter φ52mm, vardera 1,25 kg).
Teströr: inre diameter φ152mm, höjd 170 mm; Pad φ151mm, höjd 50 mm med samma tunga kompaktorprovrör.
Kraftmätring: 1 uppsättning. Strömförsörjningsspänning: 380V.
Nettovikt: 85 kg
Dimensioner: 57x43x100cm
Bild:

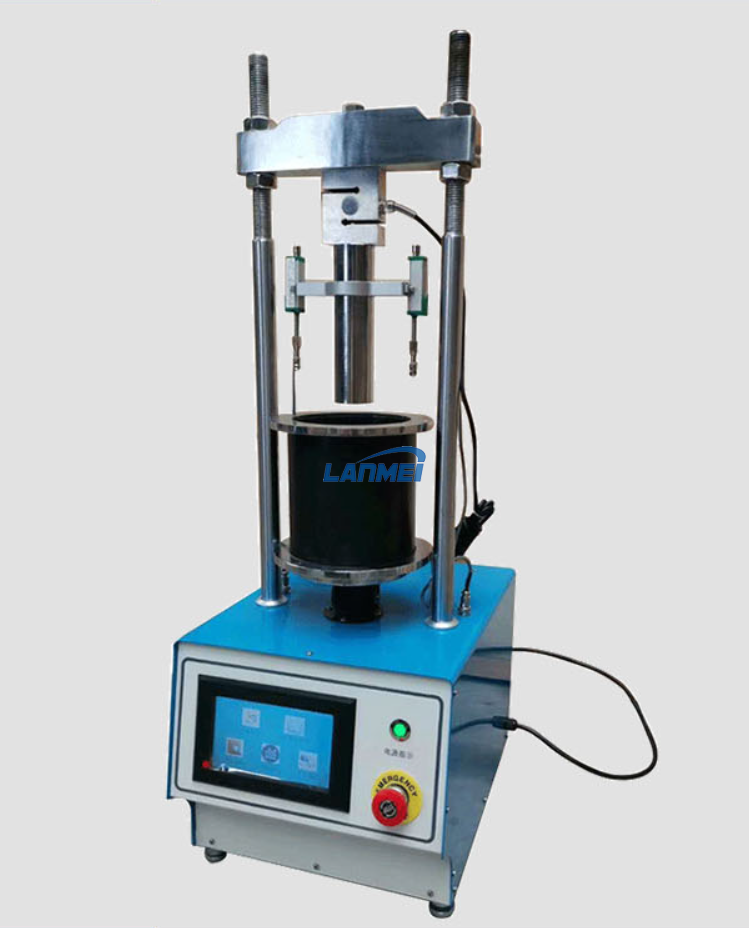

Model CBR-III Digital DisSpela Bearing Ratio Testare:

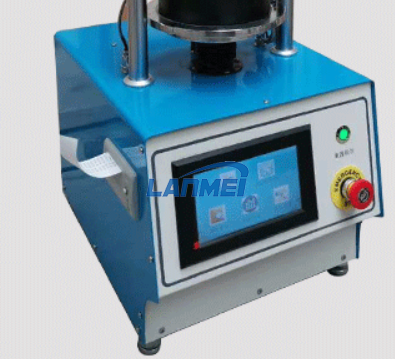

LCD -pekskärm, den kan skriva ut data.
Hastighet: 1 mm/min eller 1,27 mm/min kan ställas in själv.
Testkraftsvärde: Maximalt tryck 50KN, kraftvärde noggrannhet: 0,001KN.
Förskjutningssensor: 0-25mm Graderingsvärde: 0,01 mm, linearitet: 0,3%
Penetrationsstång: Slut ansiktsdiameter φ50mm.
Dialindikator: 0-10mm 2 bitar.
Multiwell Plate: Två stycken.
Lastplatta: 4 bitar (ytterdiameter φ150 mm, inre diameter φ52mm, vardera 1,25 kg).
Teströr: inre diameter φ152mm, höjd 170 mm; Pad φ151mm, höjd 50 mm med samma tunga kompaktorprovrör.
Kraftmätring: 1 uppsättning. Strömförsörjningsspänning: 220V.
Nettovikt: 86,8 kg
Dimensioner: 57x46x102cm
Bild:
I laboratoriet komprimeras markprover med specifikt fuktinnehåll till formar. Provberedning före testning kan inkludera blötläggning och tillsats av tilläggsvikter till de gjutna proverna. Penetrationstestet utförs i en lastram utrustad med en penetrationskolv och andra CBR -testkomponenter.
CBR-fältprov mäter styrkan hos jordar på plats och baskursmaterial, vilket ger värdefull information till trottoardesigners samtidigt som ASTM D1883 och AASHTO T 193 standarder bibehålls. Fälttest drivs genom att tvinga en penetrationskolv i jorden med en växeldriven jack på testplatsen och jämföra penetrationsdjupet med lasten. Vanligtvis är jacket stöttat mot en tung utrustning som används för en reaktionsbelastning, till exempel en lastad dumpning.
Florida Limerock Bearing Ratio (LBR) FM 5-515 laboratorietest utvecklades för att utvärdera Limerock och andra jordar som används för bas-, undergrad- och invAllaningsmaterial som vanligtvis finns i Florida. Denna testmetod delar mycket av samma utrustning och procedurer som används med Laboratory CBR -testet.
Gilson erbjuder en komplett serie laboratorie- och fältutrustning för Testing och laboratorieutrustning i Kalifornien med Kalifornien.
CBR -labbutrustning inkluderar anpassningsbara lastramar utrustade med komponenter för att utföra CBR- eller LBR -test. Ramar kan också utrustas med en mängd olika komponenter för andra jordtestningsapplikationer. Dessutom inkluderar vårt urval av CBR-labbtestprodukter formar, distansskivor, svällningsplattor, tilläggsvikter och andra tillbehör för att testa laboratorieberedda markprover.
CBR-fältutrustning består av CBR-fältuttag, lastringar, tilläggsplattor och penetrationskolvar för att tillhandahålla penetrationsdata från fälttest på plats.
LBR -utrustning liknar CBR -laboratorietestutrustning men använder unika komprimeringsformar och distansskivor.
