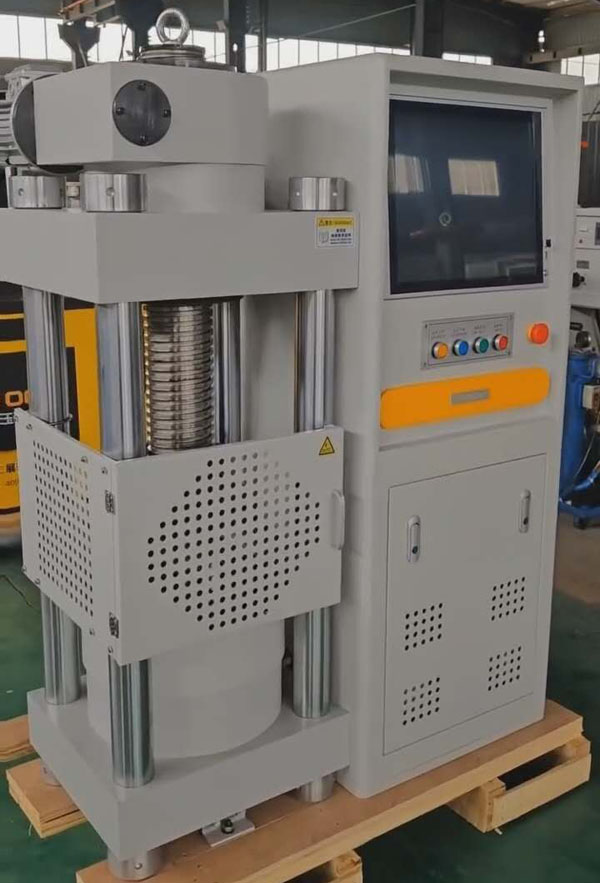

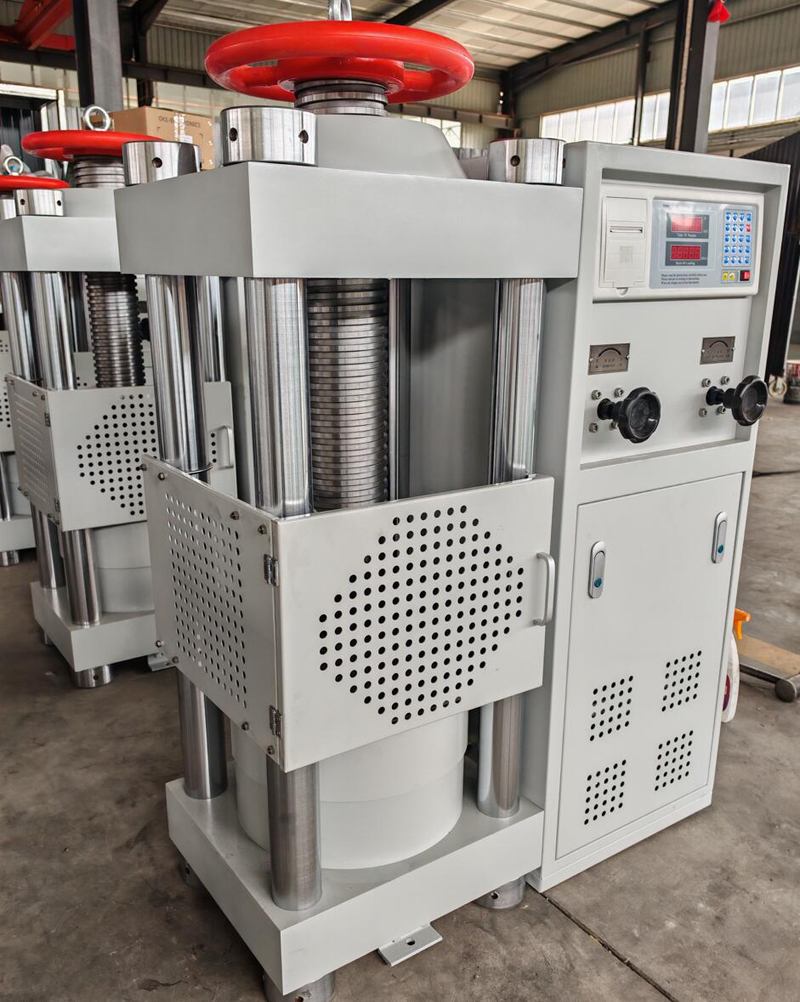

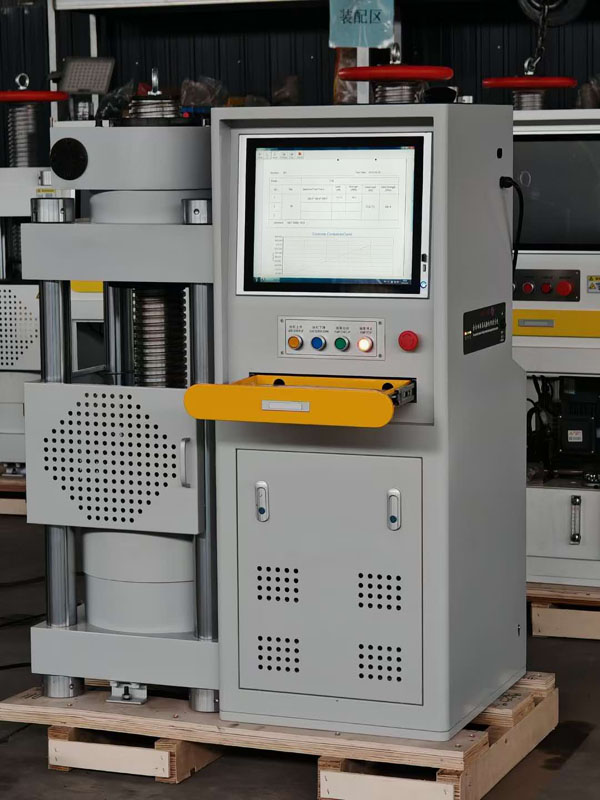

Standard automatiska kompressionstestare för betongkub och cylindrar
Denna testmaskin används för att bestämma tryckstyrkan hos byggnadsmaterial som tegelstenar, stenar och betong.
Denna maskin antar hydraulisk kraftkälldrivning, elektro-hydraulisk servokontrollteknologi, datordatainsamling och bearbetning och beräknar tryckhållfastheten för att generera en rapport. Den består av en testvärd, en oljekälla (hydraulisk kraftkälla), ett mät- och kontrollsystem och ett testinstrument
Den består av fyra delar, som har den dynamiska visningen av last, tid och testkurva, snabb kontrollfunktion och maximal testkraft underhållsfunktion. Det är en nödvändig test- och testutrustning för konstruktion, byggnadsmaterial, motorvägar och broar och andra tekniska enheter.
Testmaskinen och tillbehör överensstämmer med: GB/T2611. GB/T17671、 GB/T16826. GB/T50081 Standard.
ELEKTRISKT JUSTERA KOMPRESSIONSUTAKT.
Tekniska uppgifter：
1.Voltage: three-pase,380V /50HZ
2.Maximum Testkraft: 2000kn;
3.Test maskinnivå: nivå 1;
4. Komprimerat utrymme: 320mm
5.Kisionsdiameter& Rese av kolv: ￠250mm*8 0mm;
6. Upper Platen Size: φ240mm;
7.Lånsplatstorlek: 250 × 350mm;
8.Dimensioner: 960 × 680 × 1370 mm;
9.Machine Power: 1.5KW (oljepumpmotor 1.1kw);
10.Machinvikt: Om 840kg;
Universal Material Testing Machine：
De automatiska styrenheterna är programmerade för att följa specifikationskraven i det valda testet för provkontakt, förbelastning, belastningshastighet, brytdetektering, datainsamling och återlämnande av kolven till hemläget. Variationer i lasthastigheter och applikationer elimineras, vilket säkerställer exakta, repeterbara och dokumenterade resultat som strikt överensstämmer med ASTM- och AASHTO -testmetoder. Automatiserad testning och dokumentation av resultat leder också till högre produktivitetshastigheter med färre fel.
Betongkomprimeringsramar är utformade för att hantera de dagliga kraven på att testa betongcylindrar, balkar, block och kuber. Humboldts kompressionsmaskiner spänner över ett testintervAlla från 30 000 till 500 000 kg. (1112 till 2 224kn). Allaa kompressionsramar är byggda i USA till specifikationer som överstiger nuvarande industristandarder. Dessa kompressionsmaskiner är kända för sin mångsidighet, styva konstruktion, pålitlighet och kompakt design. Allaa Humboldt-belastningsramar tillverkas med strukturella stålsidelement och fasta stålkorsare, som har en unik omslag, boxkonstruktion. Varje hörn är helt svetsad på både insidan och utsidan mellanhuvudsömmar, vilket ger den robusta stabiliteten som behövs för exakta och repeterbara testresultat år efter år.
Byggd för att hålla, och jämfört med de många lättare maskinerna hos konkurrenter; Du hittar tvärhuvudena för dessa maskiner som är tjockare än deras tävling. Våra kompressionsmaskiner har en kolv med större diameter med en längre stroke och dammsköld. De tillhandahåller ett tjockare, lägre plattbord, som är överdrivet för att överstiga HRC 55-standarder, liksom att ha stål-, fragmentskyddsdörrar.
Andra funktioner inkluderar en ramkonstruktion som placerar den hydrauliska cylinderenheten på det övre tvärhuvudet, som applicerar lastkraften i nedåtriktning, vilket eliminerar uppbyggnaden av främmande material runt cylinderområdet för längre tätningsliv. Ett snabbförändringssystem möjliggör snabb och enkel växling av testplattor.
Humboldt tillverkar flera utmärkta styrenheter för användning med våra konkreta kompressionsmaskiner så att du kan välja den styrenhet som bäst passar din applikation.
Automatkontroller
Humboldts linje med styrenheter inkluderar HCM-5080, en automatisk styrenhet och HCM-5070, en konsolversion av HCM-5080. HCM-5080 och HCM-5070 använder en integrerad hydraulpump, som automatiskt styrs av styrenheten.
Humboldts HCM-5080 och HCM-5070 kompressionsmaskinstyrenheter innehåller dessa standardtester i deras design: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M och EN 12390-3. Välj bara testet du vill köra när du konfigurerar ditt test och styrenheten leder dig genom instAllaation där du kan fortsätta med ditt test.
Manuella styrenheter
Humboldt erbjuder också HCM-5090, en digital indikator för användning med manuellt drivna maskiner. Denna styrenhet har många av funktionerna i våra automatiska styrenheter förutom att den är utformad för användning med en manuellt driven pump. HCM-5090 innehåller samma standardtestinställningar som de automatiska styrenheterna. Välj bara testet du vill köra när du konfigurerar ditt test och styrenheten leder dig genom instAllaation där du kan fortsätta med ditt test.
För den budgetinriktade operationen erbjuder vi också i7-indikatorn, som är en lättanvänd digital belastningsindikator som samtidigt visar både levande belastning och hastighet av belastningsvärden under ett test.
