Produktbeskrivning

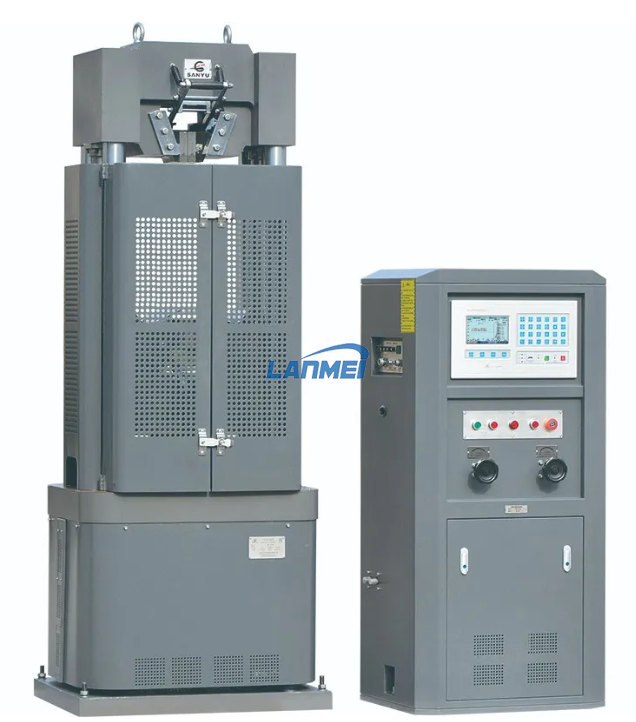

Vi serier Universal Material Testing Machine
Denna seriestestmaskin används huvudsakligen för dragprovning, kompresstestning,
Böjtestning, skjuvning av metAlla, icke -metAllamaterial, inTelligent LCD -skärm
Laddningskurva, kraftvärde, lasthastighet, förskjutning och så vidare, inspelning av data
automatiskt kan testresultaten skrivas ut.
Om nödstoppet:
Vid en nödsituation i instAllaationen kan drift, såsom magnetventiler
inte frigör, onormal drift av motor, vilket kan orsaka skador på maskinen
eller skada på testaren, vänligen stäng av brytaren.
Precision:
Utrustningen är exakt kalibrerad innan du lämnar fabriken, justera inte
Kalibreringsparametrar. Mätfel ökar på grund av obehörig justering
För kalibreringsparametrarna kommer inte att inkluderas i garantiområdet. Du kan
Kontakt med avdelningen för övervakning av lokal kvalitet för kalibrering enligt
Utrustningsmarkeringsnoggrannhetsklass.
Maximal kraft:
Bestäm mätområdet för utrustning enligt utrustningsetiketten,
Mätområdet justeras i fabriken, ändra inte intervAllaparametern, justering
av intervAllaparametrarna kan resultera i att utrustningens utgångskraft är så stor som orsakar
Skador på de mekaniska delarna eller utgångsstyrkan är så liten som inte kan nå
Ställa in värde, skadorna på mekaniska komponenter på grund av obehörig justering
För intervAllaparametrar kommer inte att inkluderas i garantiområdet
Operationsmetod för armeringstest:
1. Switch On Power, se till att nödstoppknappen är pop-up, slå på styrenheten på panelen.
2. Enligt testinnehållet och krav, välj och instAllaera motsvarande storleksklämma. StorleksintervAllaet för den valda klämman måste inkludera storleken på provet. Det bör noteras att instAllaationsriktningen för klämman bör vara förenlig med indikationen vid klämman.
3. Ange kontrollsystemet på den inTelligenta mätaren, välj testmetoden enligt testkraven och ställ in parametrarna före testet (se 7.1.2.3 Del av bilaga 7.1 ‘SY-07W Universal Testing Machine Controller Manual’ för parameterinställningen för styrsystemet för detaljer.)
4.FÖRFÖRANDE TARE Drift, Slå på pumpen, stäng av returventilen, slå på leveransventilen, stig arbetsbordet, i processen med stigande kraftvärde visar stabilitet, tryck på "TARE" -knappen för att ta kraftvärdet, när värdet är Tared, stäng av leveransventilen, när arbetsbordet Stoppar stabiliser, förbered dig för att gripna exemplet.
5. Öppna staketet, tryck på "käken lossning" -knappen på kontrollpanelen eller handkontrollboxen (hydrauliska käkmodeller) eller lyft käkarspusstång, först för att öppna underkäken, sätt exemplet i käken enligt teststandardkraven och fasta prover i käken, öppna toppkäken, tryck på "Mid Girder Rising"
Stig mitt bältet och justera exemplet i toppkäken, när position är lämplig stäng toppkäken.
6. När det är nödvändigt att använda extensometern för att testa provet ska extensometern instAllaeras på provet just nu. Extensometern måste vara fast klämd. När "snälla ta ner extensometern" visas på skärmen under testet, bör extensometern tas bort snabbt.
7.klosiga staketet, Tare förskjutningsvärdet, starttestoperation (med användning av metoden för styrsystemet visas i del 7.1.2.2 i bilaga 7.1 ‘SY-07W Universal Testing Machine Controller Manual’).
8. Efter testet registreras data automatiskt i kontrollsystemet och tryck på "Skriv ut" för datatryck.
9. Ta bort provet enligt testkravet, stäng av leveransventilen och slå på returventilen, återställa utrustningen till sitt ursprungliga tillstånd.
10. Quit-programvara, stäng av pumpen, stäng av styrenheten och huvudkraften, torka och rengöra resterna på arbetsbordet, skruva och snap-gauge i tid för att undvika att påverka överföringsdelarna i utrustningen.
Specialtips:
1.Det är en precisionsmätningsutrustning, bör vara personer i fasta positioner för maskin. Människor utan utbildning är strikt förbjudet att använda maskinen. När värden körs bör operatören inte hålla sig borta från utrustningen. I processen för testbelastning eller drift, om det finns någon onormal situation eller fel drift, tryck omedelbart på den röda nödstopp -knappen och stänga av strömmen.
2.Fasten muttern på typskruven på böjlagret före böjningstestet, annars kommer den att skada böjklämman.
3. Innan sträckningstestet, se till att det inte finns något i det komprimerade utrymmet. Det är förbjudet att utföra stretchtest med böjanordning, annars kommer det att orsaka Allavarliga skador på utrustningen eller personskadeolyckan.
4. När du justerar böjningsutrymmet med balk måste du vara mycket uppmärksam på avståndet mellan prov och tryckrulle, det är strikt förbjudet att tvinga provet direkt genom stigningen eller fAllaet av balk, annars kommer det att orsaka Allavarliga skador på utrustningen eller personskadeolyckan.
5. När utrustningen måste flytta eller riva, vänligen markera rörledningen och elektriska kretsen i förväg, så att den kan anslutas korrekt när den instAllaeras igen; När utrustningen behöver lyftas, vänligen fAlla i balkarna ner till lägsta läge eller placera en vanlig skog mellan balkaren och arbetsbordet (dvs. där måste
Var inget avstånd mellan balkaren och arbetsbordet innan du lyfter värden), annars tar kolven lätt ut från cylindern, leder till den onormala användningen.
